精密アンギュラ玉軸受
概要
NSK精密アンギュラ玉軸受は、用途に合わせて最適な仕様をお選びいただけるよう多彩なシリーズを取り揃えています。工作機械主軸など回転体の振れ精度が高く要求される用途や、回転速度が速い用途に最適です。
特長
- ISO規格の標準シリーズから工作機械を対象にした専用シリーズをラインナップ
- グリース封入済みシール付きアンギュラ玉軸受をシリーズ化
- 高機能軸受ロバストシリーズは高剛性シリーズから超高速シリーズまで幅広くラインナップ
製品一覧
高精度アンギュラ玉軸受(標準シリーズ)
ISO規格に準拠したNSK精密アンギュラ玉軸受の標準シリーズです。
特長
- 長寿命軸受鋼(Z鋼)を標準材として採用しています。
- 70系列、79系列はシール付きにも対応してグリース寿命は1.5倍向上しています。
- 保持器は複数タイプを用意しています。

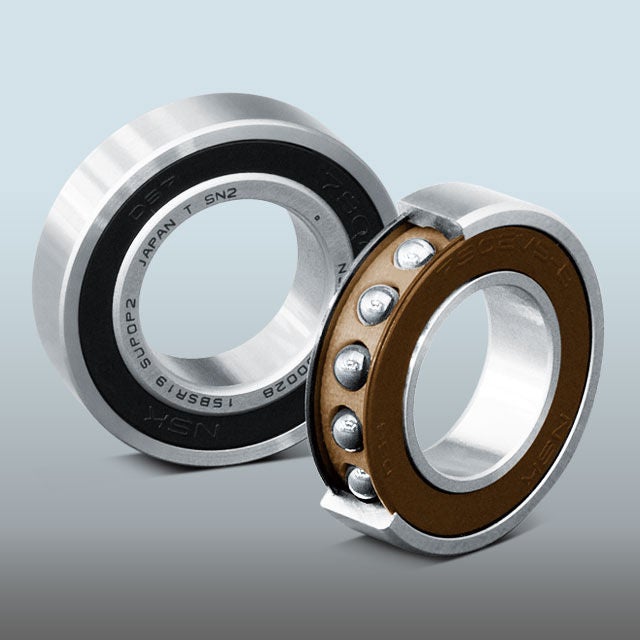

超高速アンギュラ玉軸受(ロバストシリーズ)
NSKが誇る材料技術、評価技術、解析技術を結集。工作機械の高性能を支える高機能シリーズです。またシール付きシリーズは、高性能と長寿命で工作機械の信頼性向上に貢献。環境性に優れ、省エネルギーも可能にします。
高速回転・低温度上昇、超精密加工のアプリケーションを対象に開発した高機能シリーズです。
特長
- 発熱を低減し、高速回転を実現しています。
- 耐熱・耐摩耗性に優れたSHX材を使用したXタイプは高速での長寿命を実現しています。
- 用途に合わせた接触角及びボール材質で幅広いラインナップを実現しています。
- 幅広シール付きのグリース寿命は開放形に比べ、1.7倍の長寿命化を実現しています。
重切削・難削材加工、高速回転の用途に開発した高機能軸受です。
特長
- 高負荷容量化により、加工時間の短縮を実現します。
- 高い耐衝撃性で、衝突時の軸受損傷リスクを低減します。
- 耐熱・耐摩耗性に優れたSHX材を使用したXタイプでベーシックシリーズ同等の超高速性を実現しています。
内径25 mm以下の高精度、超高速回転に対応。小形スピンドルの高性能を支える高機能シリーズです。
特長
- 小形スピンドル用に専用設計された超高速軸受です。
- 耐熱・耐摩耗性に優れたSHX材を使用したXタイプは高速での長寿命を実現しています。
- 高精度仕様を標準採用しています。

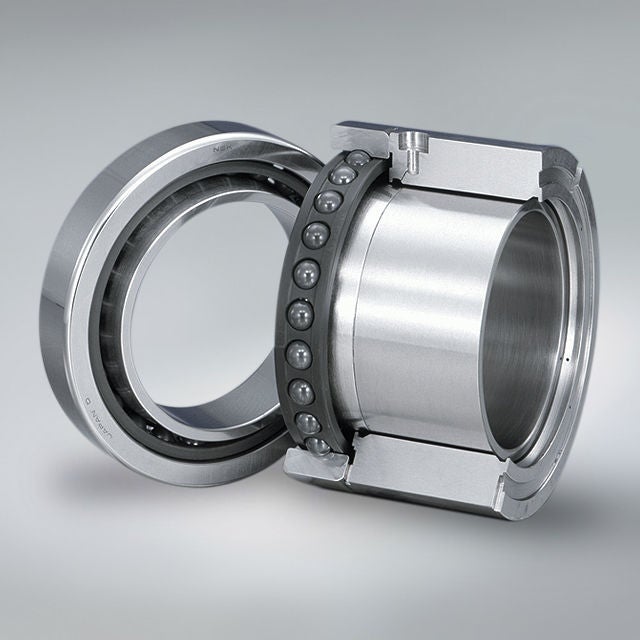

オイルエア潤滑サポート機能
オイルエア潤滑の確実な給油と省スペース化でを実現する高機能タイプです。
特長
- エアカーテンの影響を排除する外輪から軸受内部への直接給油で潤滑油供給の信頼性を向上します。
- 給油用間座不要のため主軸をコンパクト化でき主軸固有値アップが可能となります。
給油の最適化を追究し、これまでにない静かさを可能にするとともに、さらなる超高速回転を実現しました。
特長
- オイルエア潤滑で、NT#40で40,000 min-1を実現しています。
- 従来オイルエアと比較して約3～5 dBの騒音を低減しています。

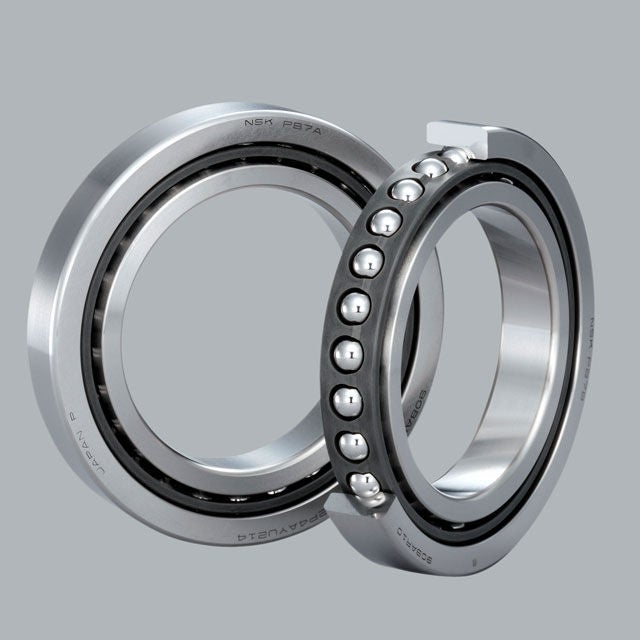

スラスト受けに用いられるアンギュラ玉軸受で高速性と高剛性を実現したロバストシリーズです。
特長
- BTR 接触角40°：高いスラスト剛性と低発熱性を両立しています。
- BAR 接触角30°：BTRと比較して高速性を重視しています。

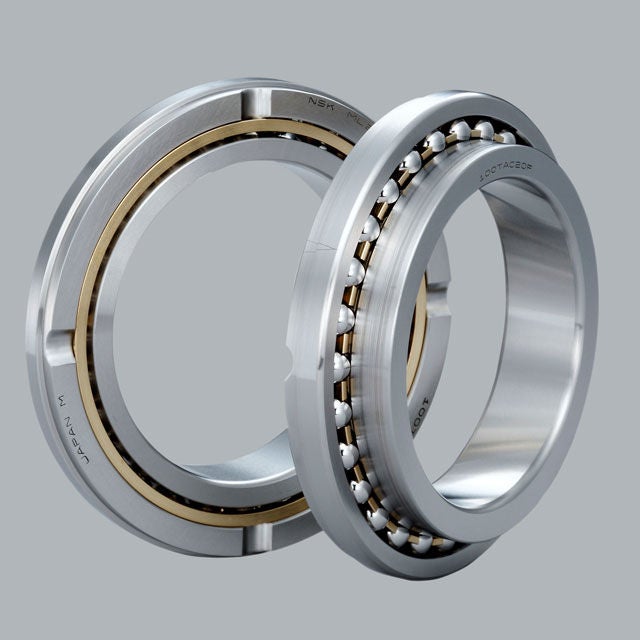

スラスト受けに用いられるアンギュラ玉軸受で高剛性を重視したTAC-Fシリーズです。
特長
- 接触角50°：高速性よりも剛性を重視しています。重切削用途、高剛性スピンドルに最適です。
- 非分離型で取扱い性は良好です。
